発光ダイオードを光らせよう
マイクロビットとつないで、Lピカ（LEDを光らせること）をやってみよう。そのままワニ口クリップでつないでも光るけど、

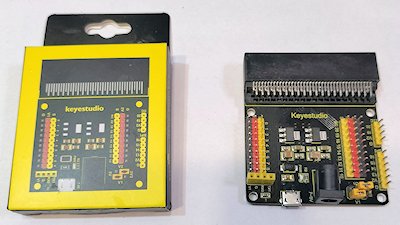

こんな物keyestudio）を購入した。どうもタイピングセットと言うらしい。
これでピンを刺すだけで配線が出来る。
準備
前回作ったLピカが光かをまず確かめる。＋（プラス）を赤い線のある方につないで、
－（マイナス）を葵線につないで光れば大丈夫。

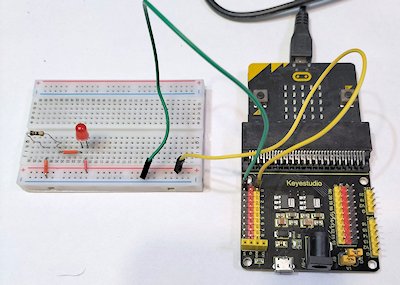

次に、マイクロビットを図のようにさしてさして、コードで図のようにつなぐ。
色はどうでも良いけれど｡
黄色の〇番からブレッドボードの＋へ（赤い線側）
黒い〇番からブレッドボードのーへへ（青い線側）へつなごう。
★他のタイピングセットでは、０番とボードの+へ、
マイナスから、GRD（グランド＝マイナスをつなぐところ）へつなぐ場合もある。
で、おや光らないとか、地位抱くチカチカ光っているとかになるでしょう。
（ちがう会社制の同様なボードではつくこともあります）
ここは、電気が弱かった。
そこでプログラム。
プログラムしてデータを転送しよう。

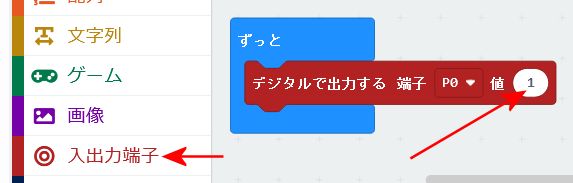

高度なブロックの中に、入出力端子（にゅうしゅつりょくたんし）というのがある。
その中に［出路輝で出力する］をえらんで、値を１にします。
POというのは、〇番の端子（たんし）です。
値は０の電気を出さないのと、１の、３V（ぼると）の電気を出すの2通りしかありません。
弱い電気を出したいときは、プログラムで工夫します。
これで光れば完成です。
Lピカ

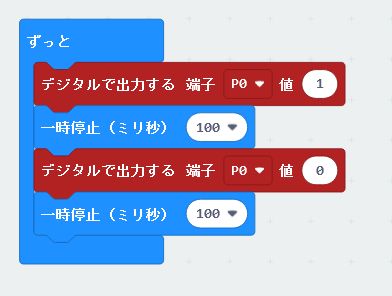

ピカピカさせるには次のようにします。P0 に値（あたい）１を送ると電気が流れ光ります。
一〇〇ミリ秒（０．１秒）そのままで光らせて
P0 に値（あたい）０を送ると電気がとまります。
これをずっと繰り返すのです。
１００の数字を変えてみましょう。。
L信号機を作ろう
