ブレッドボードに距離センサーとジャンパー線をさします
線の色は何でも良いです
| VCC（電源） | ＋局（コレクタ電源） | 赤色 |
| Trig（トリガー） | 引き金 信号を渡す | 緑色 |
| Echo（エコー） | こだま 信号を受ける | オレンジ色 |
| GND（グランド） | 地面 -極 | 茶色 |
ここでの色も書いておきましたが、線の色は何でも良いのです。

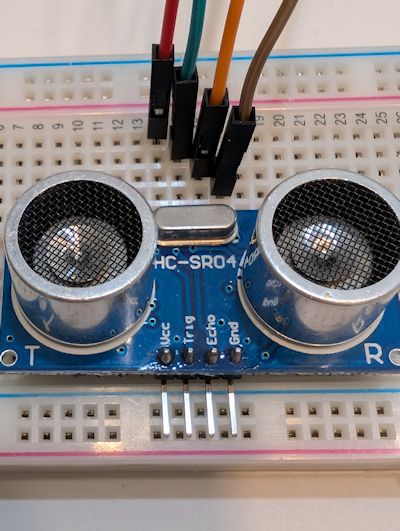

センサーを抜いて、センサーの文字が見えるように映してみました。

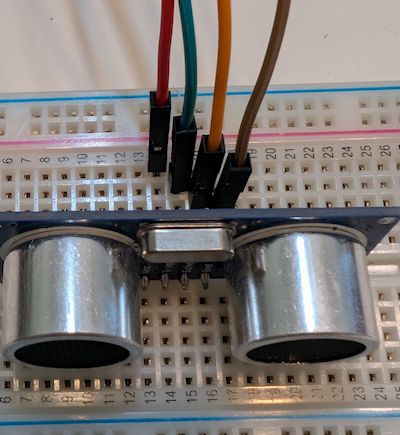

ブレッドボードの穴は、この写真の上下に中でつながっています。
そこで赤線はセンサーのVccと中でつながっているのです。
（ブレッドボードの仕組みは別に学習してください）

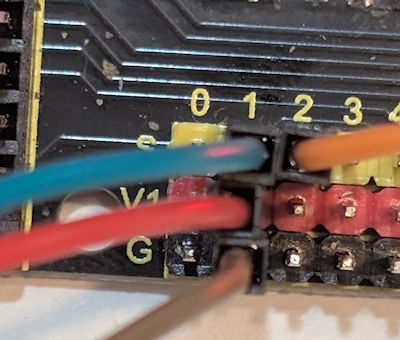

| VCC（電源） | 赤色 | 1-V1 | |
| Trig（トリガー） | 緑色 | 1-s | プログラムのｐ１とつながっています |
| Echo（エコー） | オレンジ色 | 2-s | プログラムのP２とつながっています |
| GND（グランド） | 茶色 | 1-g |

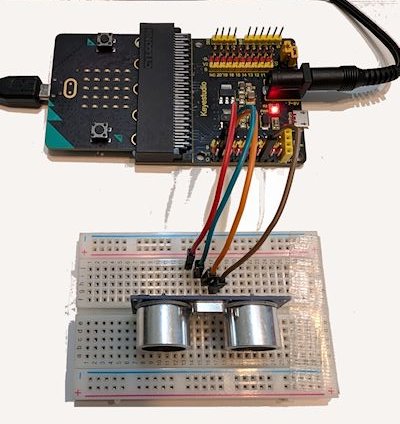

というようにつなぎます。
Gはど１のGでも２のGでも３のGでも・・・
このGとつないでも大丈夫です。
このプログラムはP1とP2とかいています。
P1 は、ｓ－１（シグナルの１）のピンへつながっています。
P2 は ｓ－２（シグナルの２）のピンへつながっています。
そのピンで信号を送ったり受けたりしているのです。

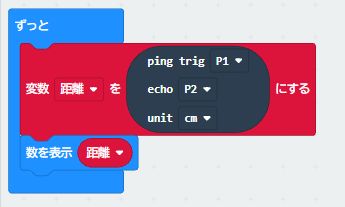

作り方は まず 距離という変数を作ります
そして、プログラムの中にある大きな○は・・・
マイクロビットの拡張機能の中にこんなのがありますので
これをクリックすると使えるようになります。

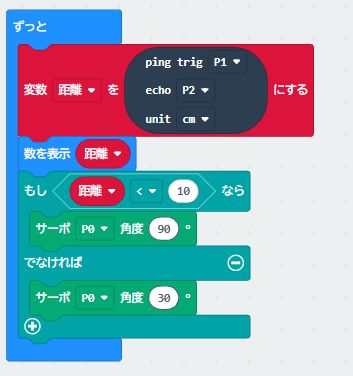

実はこのプログラム、ｐ０のピンを使っていません
これはこの信号によって、ステップモーターを動かそうと開けておきました。
ステップモーターのプログラムへつないで、モーターを動くようにしてください
できたら車が来たら開く遮断機（しゃだんき）を作りましょう。
